不锈钢防爆电接点压力表
2024/4/9

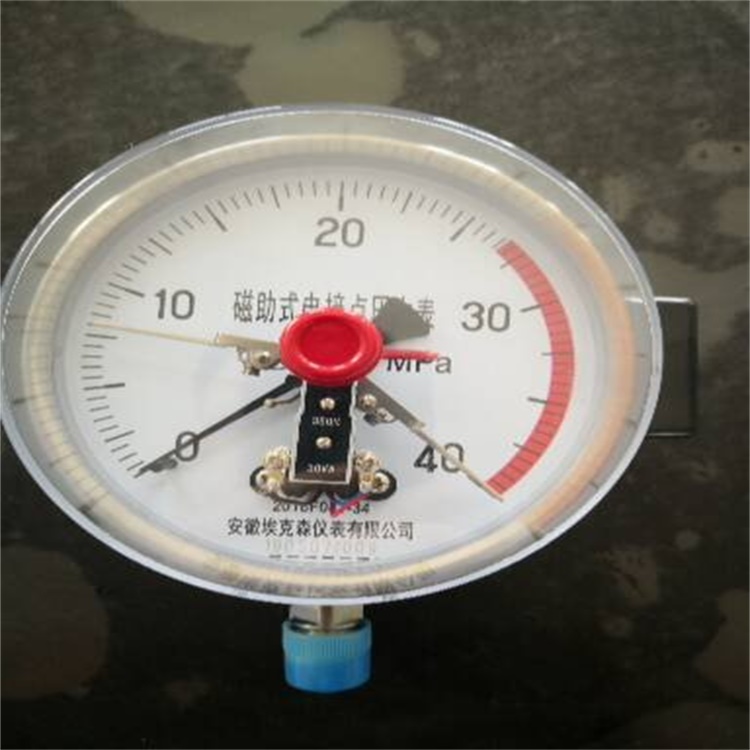

不锈钢防爆电接点压力表
该系列压力表适宜在有爆炸的场所内用来测量非结晶、非凝固的爆炸性混合物或各种无爆炸性的介质压力。它与相应的电气器件配套使用，便能对被控系统实现自动控制和报警目的。
联系电话：0550-7855058
一、用途说明：
防爆电接点压力表系按GB3836.1 83《爆炸性环境用防爆电气设备通用要求》和GB3836.2 83《爆炸性环境用防爆电气设备隔爆型电气设备“d”》的有关规定及相关标准进行设计，并经由国家指定的检验机构所审批的图样和技术文件进行制造。仪表的防爆类别为II类隔爆型BT4组，其标志为ExdIIBT4。
二、结构原理：
仪表由隔爆外壳、测量系统、电接点组、调节装置和出线盒等组成。仪表的隔爆外壳具有良好的隔爆性能，因此对在正常工作过程中由于火花或电弧的影响，除向外顺利传播，而只能在壳体内部沿着隔爆接合面的微小缝隙处缓慢地向外扩散。这时，传至壳体外部的瞬间温度已降低到爆炸性气体混合物的燃点温度以下，故不会导致传爆。
仪表的工作原理是基于检测元件(测量系统中的弹簧管)的弹性变形，通过机械传动使之带动电接点组中的触头产生相应的动作(闭合或断开)以使控压系统中的电路得以接通或断开，从而实现自动控制报警和现场指示的目的。
三、技术参数：
表盘直径：φ·160
精度等级：1.6级
控制方式：上、下限缓行接点开关
最高工作电压：DC220V或AC380V
触头功率：10VA
工作位置：垂直安装
防爆电接点压力表系按GB3836.1 83《爆炸性环境用防爆电气设备通用要求》和GB3836.2 83《爆炸性环境用防爆电气设备隔爆型电气设备“d”》的有关规定及相关标准进行设计，并经由国家指定的检验机构所审批的图样和技术文件进行制造。仪表的防爆类别为II类隔爆型BT4组，其标志为ExdIIBT4。
二、结构原理：
仪表由隔爆外壳、测量系统、电接点组、调节装置和出线盒等组成。仪表的隔爆外壳具有良好的隔爆性能，因此对在正常工作过程中由于火花或电弧的影响，除向外顺利传播，而只能在壳体内部沿着隔爆接合面的微小缝隙处缓慢地向外扩散。这时，传至壳体外部的瞬间温度已降低到爆炸性气体混合物的燃点温度以下，故不会导致传爆。
仪表的工作原理是基于检测元件(测量系统中的弹簧管)的弹性变形，通过机械传动使之带动电接点组中的触头产生相应的动作(闭合或断开)以使控压系统中的电路得以接通或断开，从而实现自动控制报警和现场指示的目的。
三、技术参数：
表盘直径：φ·160
精度等级：1.6级
控制方式：上、下限缓行接点开关
最高工作电压：DC220V或AC380V
触头功率：10VA
工作位置：垂直安装
