磁助式耐震电接点压力表
2024/4/9

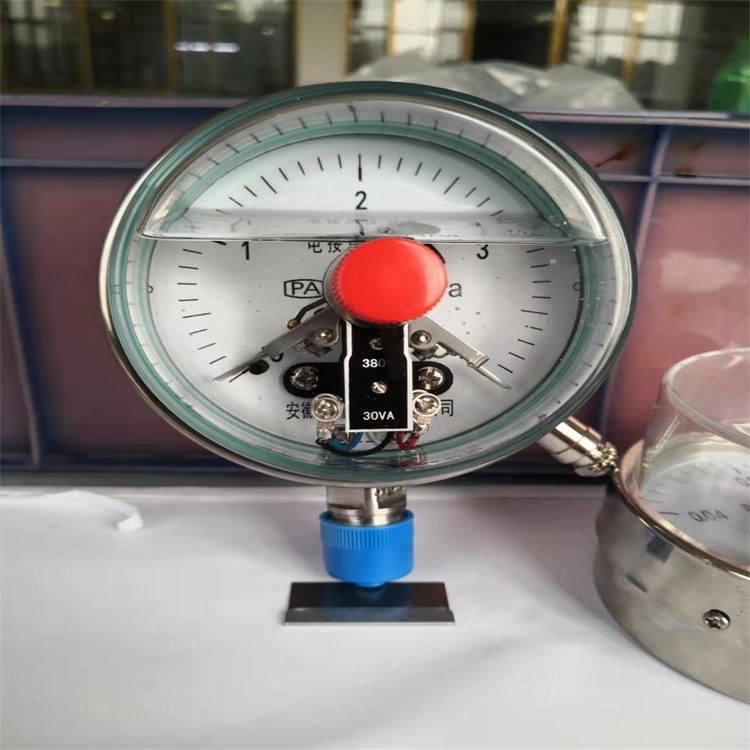

磁助式耐震电接点压力表
耐震电接点压力表在普通电接点压力表的基础上充灌阻尼油，以克服介质强烈脉冲对仪表带来的损害。适用于被测介质的压力有强烈脉冲变化或压力冲击在生产过程中经常突然卸荷的场合。
联系电话：0550-7855058
一、介绍：
磁助式耐震电接点压力表由测量系统、指示系统、磁助电接点装置、外壳、调整装置和接线盒（插头座）等组成。一般电接点压力表是用于测量对铜和铜合金不起腐蚀作用的气体、液体介质的正负压力，不锈钢电接点压力表用于测量对不锈钢不起腐蚀作用的气体、液体介质的正负压力并在压力达到预定值时发出信号，接通控制电路，达到自动控制的报警的目的。
为了满足客户需要和介质特殊性可在磁助式耐震电接点压力表基础上加个隔膜体，组成不锈钢隔膜耐震电接点压力表。
二、工作原理：
1、磁助式耐震电接点压力表基于测量系统中的弹簧管在被测介质的压力作用下，迫使弹簧管之末端产生相应的弹性变形一位移，借助拉杆经齿轮传动机构的传动并予放大，由固定齿轮上的指示（连同触头）逐将被测值在度盘上指示出来。与此同时，当其与设定指针上的触头（上限或下限）相接触（动断或动合）的瞬时，致使控制系统中的电路得以断开或接通，以达到自动控制和发信报警的目的。
三、技术参数：
表盘外径：φ100、φ150、φ200、φ250
精度等级：1.0级、1.5级、1.6级
安装方式：径向、轴向、径向带边、轴向带边
接点数量：2
最大工作电压：AC380V或DC220V
最大电流：1A
触头功率：30VA
螺纹尺寸：M20*1.5 1/2NPT、G1/2 特殊螺纹可定制
填充工作液：高粘度硅油（-10~200℃用）、低粘度硅油（-30~100℃用）、甘油（食品用）、植物油（食品用）、氟油（介质氢、氧）
