工作原理

采用高频脉冲雷达测量原理；仪表发射高频微波脉冲，接触介质表面后反射；设备计算收发时间差换算出液位高度，同步输出标准电信号并就地显示；非接触式测量方式，不受介质、搅拌、蒸汽等因素干扰，测量稳定可靠。

测量对象

各种液体、强腐蚀性液体、浆料、反应釜、油库、水文监测、湖泊、水库

特点

毫米波雷达，测量精度可达±2mm，测量盲区为 50mm。

更小的天线尺寸，满足更多的工况场合测量。

多种透镜天线，4 °发射角，更集中的能量，回波信号更强。

拥有更强的穿透性，在有粘附及凝结的情况下也可以正常使用。

KJSRD-72型号动态信号范围更大，对于低介电常数介质的测量更加稳定。

多种测量模式，快速测量模式下雷达反应时间小于 1S。

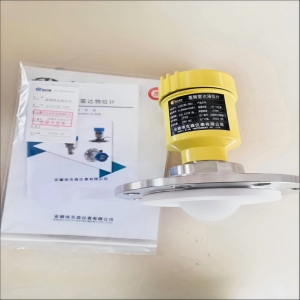

产品介绍

型号：KJSRD702

测量范围： 0.05m~100m

过程连接：1-1/2螺纹/法兰≥DN50

过程温度： -40～110℃

过程压力： -0.1～1.6MPa

天线尺寸： 75mm 透镜天线

天线材质： PTFE、PFA

精    度： ±2mm

发 射 角： 4 °

电    源：二线制/DC24V

          四线制/DC12~24V

          四线制/AC220V

外    壳：铸铝/不锈钢

信号输出：二线制/4-20mA/HART 协议

          四线制 4-20mA/ RS485 Modbus

安装要求

采用法兰安装时仪表距离罐壁最小距离应为 200mm。

①基准面     ②容器中央或对称轴

仪表在安装时避免安装在入料口的上方，尽量避开各种影响信号的物体，如搅拌桨等
