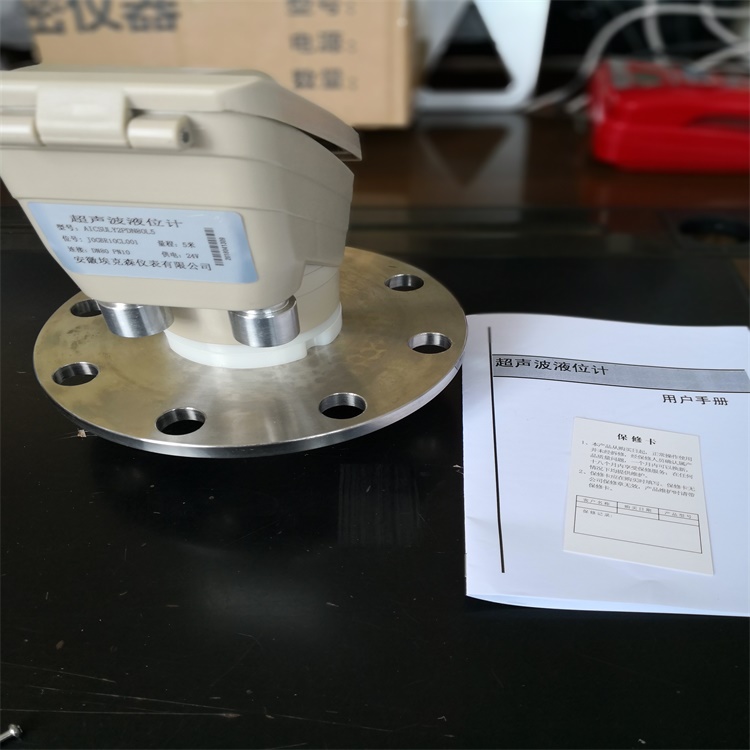

耐腐蚀隔爆型智能超声波液位计
2024/4/9
耐腐蚀隔爆型智能超声波液位计
超声波液位计主要应用于个类工业领域的腐蚀性液位测量，特别是水处理工业。最高测量距离15米，信号输出4-20mA/RS485并支持HART/Modbus通讯协议。
联系电话：0550-7855058
一、结构原理：
超声波液位计是由探头发出超声波脉冲遇到被测介质表面被反射回来，部分反射回波被同一探头接受，转换4-20mA/RS485模拟信号。
由于发射的超声波脉冲有一定的宽度，使得距离探头近的小段区域内的发射波与发射波重跌，无法识别，不能测量其距离值，这个区域称为测量盲区，盲区的大小与超声波液位计工作频率有关。
测量的基准面是探头的下边沿 A：盲区 B：量程 C：满料 D:零点
二、技术参数：
超声波频率：5米——50KHZ 10米——40KHZ 15米——28KHZ
盲 区： 4米——0.4米 10米——0.4米 15米——0.4米
精 度：0.5%
过程温度：-40~70℃
压 力：＜0.1MPa
探头材料：PVDF、PTFE 封闭式
安装方式：螺纹、法兰、支架
信号输出：4-20mA/RS485、HART/Modbus协议
电源：两线制DC24V 四线制DC24V/AC220V
防爆等级：ExdIICT4
相对湿度：＜95%
分辨率：1mm
三、安装注意事项：
1、量程10米的超声波在安装时，仪表和容器壁至少保持200mm距离，量程在15米时仪表和容器壁至少保持500mm的距离。也可以把仪表安装在容器的中心位置。
2、超声波波束所辐射的区域内，应尽量避开障碍物，且不得与安装在入料口的上方。
3、安装仪表时最高料位不得进入测量盲区，仪表安装尽可能使探头的发射方向与液面垂直。
