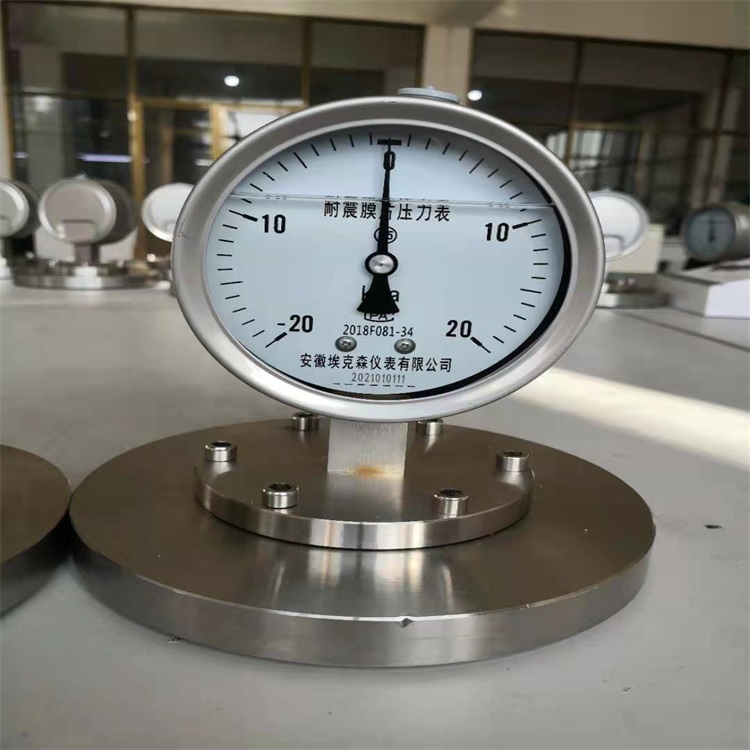

不锈钢膜片耐震压力表
2024/4/9
一、介绍：
不锈钢膜片耐震压力表适用于测量具有一定性、非凝固或非结晶的各种流体介质的低压或负压。其耐腐蚀性取决于膜片材料。
二、工作原理：
仪表由测量系统、传动指示机构和外壳等组成。其作用原理是基于弹性元件变形。在被测介质的压力作用下，迫使膜片产生相应的弹性变形——位移，借助连杆组经传动机构的传动并予放大，由固定齿轮上的指针逐渐将被测值在刻度盘上指示出来。
三、技术参数：
表盘外径：φ100、φ150
量程范围：10~40KPa、-40~0KPa、
精度等级：2.5级
连接方式：螺纹、法兰
隔膜体材质：304、316、304+PTFE
膜片材质：316L、316L+PTFE、钽
填充工作液：高粘度硅油（-10~200℃用）、低粘度硅油（-30~100℃用）、甘油（食品用）、植物油（食品用）、氟油（介质氢、氧）
填充工作液：高粘度硅油（-10~200℃用）、低粘度硅油（-30~100℃用）、甘油（食品用）、植物油（食品用）、氟油（介质氢、氧）
